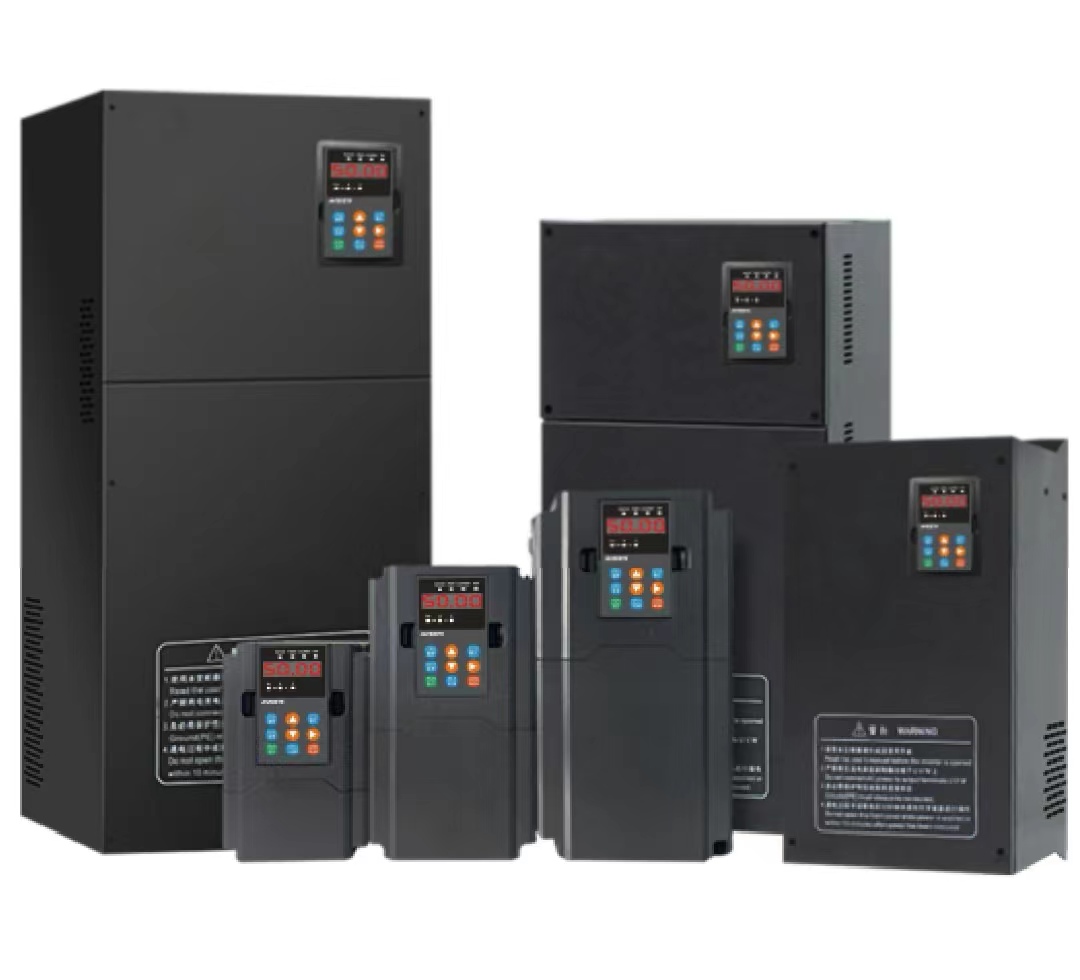

安培變頻器AV2000系列(Variable-frequency Drive,VFD)是應用變頻技術與微電子技術,通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。
它主要由整流、濾波、逆變、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器有很多的保護功能,如過流、過壓、過載保護等。
安培變頻器AV3000系列變頻器主要是由主電路、控制電路組成。
主電路是給異步電動機提供調壓調頻電源的電力變換部分,變頻器的主電路大體上可分為兩類:電壓型是將電壓源的直流變換為交流的變頻器,直流回路的濾波是電容。電流型是將電流源的直流變換為交流的變頻器,其直流回路濾波是電感。 它由三部分構成,將工頻電源變換為直流功率的“整流器”,吸收在變流器和逆變器產生的電壓脈動的“平波回路”,以及將直流功率變換為交流功率的“逆變器”。
(1)整流器:*近大量使用的是二極管的變流器,它把工頻電源變換為直流電源。也可用兩組晶體管變流器構成可逆變流器,由于其功率方向可逆,可以進行再生運轉。
?。?)平波回路:在整流器整流后的直流電壓中,含有電源6倍頻率的脈動電壓,此外逆變器產生的脈動電流也使直流電壓變動。為了抑制電壓波動,采用電感和電容吸收脈動電壓(電流)。裝置容量小時,如果電源和主電路構成器件有余量,可以省去電感采用簡單的平波回路。
(3)逆變器:同整流器相反,逆變器是將直流功率變換為所要求頻率的交流功率,以所確定的時間使6個開關器件導通、關斷就可以得到3相交流輸出。以電壓型PWM逆變器為例示出開關時間和電壓波形。
控制電路是給異步電動機供電(電壓、頻率可調)的主電路提供控制信號的回路,它有頻率、電壓的“運算電路”,主電路的“電壓、電流檢測電路”,電動機的“速度檢測電路”,將運算電路的控制信號進行放大的“驅動電路”,以及逆變器和電動機的“保護電路”組成。
?。?)運算電路:將外部的速度、轉矩等指令同檢測電路的電流、電壓信號進行比較運算,決定逆變器的輸出電壓、頻率。
?。?)電壓、電流檢測電路:與主回路電位隔離檢測電壓、電流等。
?。?)驅動電路:驅動主電路器件的電路。它與控制電路隔離使主電路器件導通、關斷。
?。?)速度檢測電路:以裝在異步電動機軸機上的速度檢測器(tg、plg等)的信號為速度信號,送入運算回路,根據指令和運算可使電動機按指令速度運轉。
?。?)保護電路:檢測主電路的電壓、電流等,當發生過載或過電壓等異常時,為了防止逆變器和異步電動機損壞,使逆變器停止工作或抑制電壓、電流值。
