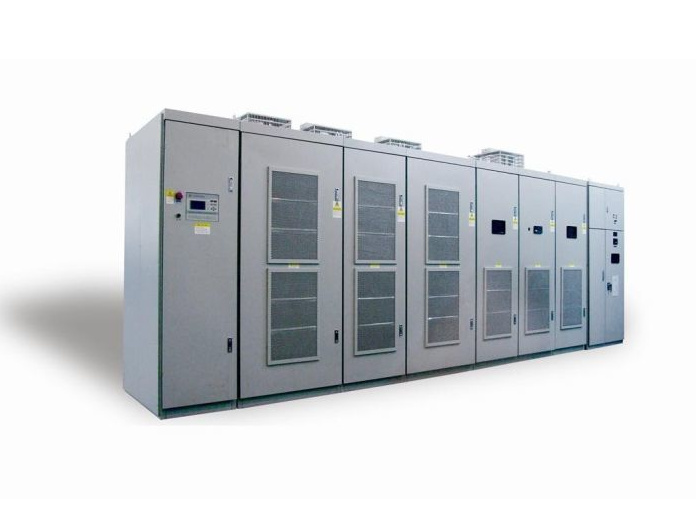

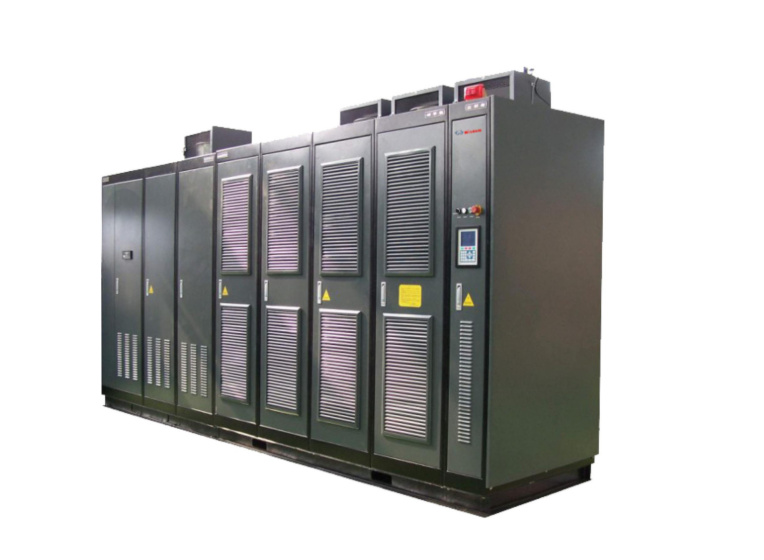

高壓變頻器

一、概述

　　變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置。高壓變頻器一般是指輸入電壓等級為3kV、6kV、10kV的變頻器， 具體包括3000V、3300V、6000V、6600V、10000V等輸入電壓。

二、分類

　　1）根據高電壓組成方式可分為直接高壓型和高低高型；

　　2）根據有無中間直流環節可以分為交-交變頻器和交-直-交變頻器；

　　3）在交直交變頻器中，按中間直流濾波環節的不同，可分為電壓源型和電流源型。

　　直接高壓交-直-交變頻器直接輸出高壓，無需輸出變壓，效率高，輸出頻率不受限制，應用較為廣泛。

三、主要指標

　　評價高壓變頻器的指標主要有：

• 成本

• 可靠性

• 對電網的諧波污染

• 輸入功率因數

• 輸出諧波

• dv/dt

• 共模電壓

• 系統效率

• 能否四象限運行

四、測量?jī)x表

　　面對變頻器含有大量諧、畸變或是非工頻的電量，準確的測量方法是采用具有FFT功能的儀器。
　　對于高壓、大容量的變頻器進行測試，由于電壓、電流數值較大，一般的儀表不能滿足要求，要采用電壓或電流傳感器，然后再接儀表進行測量。WP4000變頻功率分析儀根據搭配不同的變頻功率傳感器*高測試可實現電壓10kV、電流7000A高壓變頻器的輸入、輸出、效率測試。包括：
　　輸入值：額定輸入電壓、額定輸入電流、額定容量、有功功率、功率因數、輸入各次諧波、輸入總諧波失真度。
　　輸出值：*大額定輸出電壓、額定連續電流、額定功率、頻率范圍、過載能力、輸出各次諧波、輸出總諧波失真度。
　　效率：在設計的頻率范圍內，各個頻率下的效率。
